LED X射线检测设备 AX8500
LED X射线检测设备 AX8500
关键字:
所属分类:
电子制造X-Ray
联系邮箱
联系电话
主要特点
AX8500
离线式X-Ray检测设备
控制台多方位移动，方便员工多角度操作
CNC自动高速跑位，可实时高清成像
探测器多角度倾斜，产品检测无死角
配置实时导航功能，可快速跟踪和定位检测点
电子制造X-Ray
LED X射线检测设备 AX8500
CNC定位编程
实时检测
豁免认证
IC封装检测
离线X-ray
闭管X射线机
日联科技离线式X射线检测设备 -- AX8500
该设备是一款具备高性能、高清晰度和高分辨率的X-Ray检测设备。
日联科技AX8500 X射线检测设备主要应用于半导体、SMT、DIP、电子元器件检测，覆盖IC、BGA、CSP、倒装芯片等多种封装类型检测，还可用于汽车零部件、铝压铸模件、LED、电池、光伏行业以及模压塑料、陶瓷制品等特殊行业检测。
技术参数
| 整机状态 | |||||||
| 尺寸 | 1340(W)*1450(D)*1795(H)mm | 装箱重量 | 约1920kg | ||||
| 重量 | 1700kg | 电源电压 | 220AC/50Hz | ||||
| 装箱尺寸 | 约1600(W)*1600(D)*2000(H)mm | 功率 | 1.5kW | ||||
| X射线源 | |||||||
| 光管类型 | 封闭型 | 最大输出功率 | 25W | ||||
| 管电压 | 110kV | 焦点尺寸 | 5μm | ||||
| 成像系统 | |||||||
| 探测器 | 高清FPD | 像素尺寸 | ≤48μm | ||||
| 有效检测面积 | 129*129(mm) | 帧率 | 20fps | ||||
| 像素矩阵 | 1536*1536(pixel) | 系统放大倍率 | 1000X | ||||
| 软件系统 | |||||||
| 导航定位 | 可快速定位实物图像 | ||||||

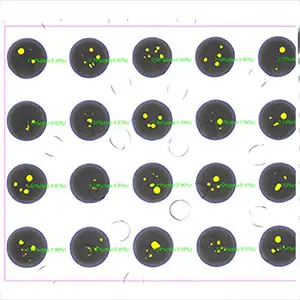

| 自动测算 | 可对BGA、QFN等封装电子元件进行气泡自动测量，并支持输出结果报表 | ||||||
| CNC自动检测 | 支持单点及矩阵式添加，快速生成工程，结果可图示化 | ||||||
| 信息实时显示 | 支持检测工艺信息实时显示 | ||||||
| 多样化测量工具 | 支持距离、角度、直径、多边形等几何测量 | ||||||
| 运动控制系统 | 工控机 | ||||||
| 运动控制方式 | 鼠标&键盘&摇杆 | 显示器 | 21.5寸高清显示器 | ||||
| 最大载物尺寸 | φ570mm | 操作系统 | Windows1064 位 | ||||
| 最大检测尺寸 | 450*450[mm] | 硬盘 | 1TB | ||||
| 倾斜检测角 | 旋转摆臂最大55° | 内存 | 8G | ||||
| 载物台 | 可平面360°旋转 | CPU 规格 | i7 4代 | ||||
| 其他 | |||||||
| 开门方式 | 手动门 | 辐射量 | <1μSv/h | ||||
注：本手册中信息仅表示一般说明和特性，会随着技术进步及设备升级可能发生变化，具体参数以最终达成的协议为准。
 |
 |
 |
